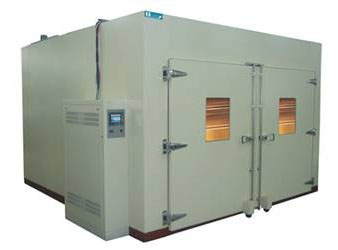

一.產品介紹：
本設備廣泛用于電工電子、家電、通信、計算機、航空航天、兵器、汽車、船舶、石化等產業半成品、成品及批量零配件的溫濕度環境試驗，如電視機、冰箱等家電；打印機、路由器等IT終端設備；雷達、導彈等兵器組件及成品，發動機等大型機械設備等。
二.空氣調節系統：
空氣調節方式：強制通風內循環冷端控制加平衡調溫，該方法既指控制系統根據設定之溫度點，通過PID自動運算輸出的結果去控制制冷系統，持續或間斷提供冷量輸出和加熱器輔助輸出，最終達到一種動態平衡；
空氣循環裝置：離心風機；
空氣冷卻方式：多級膜片式空氣熱交換器；
加熱方式：優質鎳鉻合金絲電加熱器；
加濕方式：蒸汽加濕方式；
加濕用水：蒸餾水或去離子水；
加濕供水方式；自動；
設備內部供水方式：自動；
外部供水方式：手動供水方式或自動供水方式；
除濕方式：由R404A級提供冷量，采用機械制冷除濕。
三.制冷系統：
制冷系統及壓縮機：制冷系統的核心是壓縮機，此方案采用艾默生“谷輪”(DWM COPELAND)或德國比澤爾半封閉壓縮機，組成一套復迭式制冷系統，以保證工作室的降溫要求。制冷系統的設計應用能量調節技術，一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對制冷系統的能耗及制冷量進行調節，使制冷系統的運行費用和故障率下降到較為經濟的狀態；
油分離器：壓縮機是否有足夠的冷凍油，將直接影響其壽命，冷凍油若進入系統中，特別是各換熱器中，將大大降低其性能；為此，系統需設置油分離器，根據我公司以往選用進口油分離器的使用情況及經驗，為此設備配備歐美“艾高”ALCO油分離器；
減 振：采用壓縮機彈簧減振，制冷系統整體二次減振；制冷系統管路采用增加R和彎頭的方式避免因振動和溫度的變化引起的銅管變形，從而造成制冷系統管路破裂；
制冷蒸發器：蒸發器位于試驗箱一端的風道夾層內，由鼓風電機強制通風，快速換熱；
制冷輔助件：本試驗箱制冷系統中其它輔助件均采用進口組件。如意大利“卡士妥”Castel電磁閥、兩路手閥、安全閥，歐美“艾高”ALCO壓力控制器、油分離器，美國“斯坡蘭”SPORLAN排氣傍通閥、膨脹閥、干燥過濾器，丹麥“丹佛斯”DANFOSS冷凝壓力控制器，英美“宏高”RANCO油壓安全控制器，美國“帕利斯”PACKLESS避震軟管等； 能量調節措施：在保證試驗箱主要技術指標的前提下，根據不同的降溫速度和溫度范圍對系統的制冷能力進行調節是不可缺少的，為此除前述考慮采用的相應增設其能量調節措施，如蒸發溫度調節、能量調節、熱氣旁通能量調節以確保在滿足主要技術指標的前提下，降低設備能耗；
低溫管路：低溫管路采用優質無氧銅管、充氮焊接以及專門的走管工藝等，優質無氧銅管充氮焊接（傳統方式采用普通銅管，直接焊接方式，易使銅管內壁產生氧化物，造成制冷系統堵塞，使試驗箱不降溫或降溫慢），工藝以確保焊接質量；
制冷系統冷卻方式：水冷（或風冷，有環境溫度要求≤28℃）；
制冷劑：R404+R23(環保冷媒)。 四.箱體結構： 結構形式：分體式結構，即試驗室由箱體部份(其中箱體工作室、空氣調節室、組成)、電器控制柜、制冷機組共同組成。制冷機組放置在箱體一側，減輕了運行的震動及噪音，使工作環境得以改善；同時便于設備的安裝，電器控制柜置于試驗箱體的側面； 工作室：工作室由不銹鋼SUS304鋼板構成，為高低溫試驗提供了一個空間；工作室后部為空氣調節室，前部為試驗室大門，右側(或左側)后部為人員工作進出門；
空氣調節室：空氣調節室由加熱器、制冷蒸發器、除濕器、加濕噴頭、空氣攪拌裝置等執行器與風道組成，室內空氣經組織周而復始地通過空氣調節室，從而達到調節空氣的作用；
風 道：風道結構決定室內空氣的流向；根據本實驗室的負載特點，實驗室宜用單風道結構即：氣流經實驗室下部吸入，流經空氣調節室后由實驗室上部吹出，這種風道形式能針對試件特點保證實驗室溫度場的均勻性；并使流經處于室內不同區域的被試產品周圍的氣流穩定，在進出風口上均安裝了雙向調節風柵；
試驗室圍護結構，采用專業庫板廠為環試產品特制的優質高溫庫板，其特點是：
溫度范圍寬，可耐受＋100℃～－120℃；
承受壓力較大，可承受1.6kg/cm2的壓力；
導熱系數較小，其K值為0.018K/Cal；
庫板強度優良，為了防止溫度變化幅度大、變化速度快而使庫板構件承受較大的溫度應力而發生斷裂，因此在制造庫板時在其內部預埋了結構方鋼框梁，從而保證了庫板的強度。 庫板內表面為進口SUS304覆膜不銹鋼板，中間保溫層為耐高溫硬質聚氨脂泡沫，外表面為進口冷軋彩鋼板；
庫板顏色：
計算機灰色；(可根據用戶要求，指定其它色彩)
由于庫體結構特性所決定，其整體抗振能力較差；因此在試驗室截面按裝加強角板，以增加室體結構的穩定性和整體強度，從而提高抗振能力；
在保證試驗室外表面不凝露的同時考慮到室體較大，為了充分保證其圍護結構的強度和穩定性；選擇庫板厚度為100mm；
在室頂設置2－φ150泄壓孔；
在試驗室圍護墻上可根據用戶要求設置φ100、φ80、φ50、φ25四種規格的標準測試孔；
庫板底部采用承重結構；
大門：為雙開門，門框尺寸為800×1800(W×H)（可根據用戶要求），門框和門板邊緣均設有電熱裝置，防止低溫試驗時凝露或結霜，在大門及門框上配有雙線硅膠密封條；
觀察窗及按裝住置：觀察窗的大小為W340×H470mm(方向可換)，并設有全透明的內外鍍膜加熱防霜裝置；安裝位置待定；
照明燈：工作室設2盞防潮燈； 五.測控系統： 溫濕度測量：進口品牌羅卓尼克溫濕度傳感器； 控制器：試驗箱溫度控制器采用進口韓國三元TEMI880中/英文液晶觸摸屏可編程控制器。該控制器采用中/英文操作顯示接口，可顯示設定試驗參數，運行時間，加熱器，制冷壓縮機，同時具有試驗自動運行及PID參數自整定功能。控制參數的設定采用人機對話方式，僅需設定溫度，濕度；就可實現試驗箱自動運行功能?？刂葡到y(tǒng)使用智能化控制軟件系統，具備自動組合制冷，加熱等系統的工況，從而保證在整個溫度范圍的高精度控制，達到節能降耗的目的。完善的檢測裝置能自動進行詳細的故障顯示，報警。有RS-232接口，能實現和計算機連機進行數據記錄及打??；
屏幕顯示：設定溫度；實測溫度；設定濕度；實測濕度；加熱/加濕、時間、溫濕度曲線等工作狀態以及各種報警指示；
設定精度：溫度：0.1℃，濕度：0.1%R.H；
彩色觸摸屏TIME880可編程控器（韓國原裝進口），控制器規格:
溫度±0.1%+1digit F.S, 濕度±1%R.H.+1digit F.S.；
分辨率：溫度0.1℃；
溫度斜率：0.1～9.9℃/min可設定；
具有上下限待機及警報功能；
兩種溫濕度入力信號選擇PT 100Ω或mv二種選擇；
溫度交換出力：10mv/1℃，10mv/1%RH；
9組P.I.D控制參數設定，P.I.D自動演算；
采畫面對談式，無須按鍵輸入，屏幕直接觸摸選項；
溫濕度設定(SV)與實際(PV)值直接顯示；
可顯示目前執行程序號碼，段次，剩余時間及循環次數；
運轉累計時間功能；
溫濕度程序設定值以圖形曲線顯示，具實時顯示程序曲線執行功能；
具單獨程序編輯畫面，每頁可輸入5個段次溫濕度，時間定點或程序動作狀態顯示；
中文顯示，屏幕可作背光調整；
屏幕顯示保護功能可做定時，TIMER或手動關閉設定；
可使用的程序量：最大120組；可使用的自動憶容量：1200SEGMENTS；
可重復執行命令：每一個命令可達999次；
程序之制作采對談式，具有編輯，清除，插入等功能；
具2組時間信號輸出控制(可控制待測物ON/OFF動作)；
程序執行中具有跳文件；保持功能；
SEGMENT時間設定 0～99Hr59min；
具有斷電程序記憶，復電后自動啟動并接續執行程序功能；
具RS-232通訊接口(軟件免費贈送)；
程序執行時可實時顯示圖形曲線；
具有預約啟動及關機功能；
具有日期；時間調整功能；
按鍵及畫面鎖定(LOCK)功能；
運行方式：恒定運行，程序運行；
其它主要低壓電氣元器件均采用知名品牌產品：施耐德交流接觸器、熱超載繼電器、OMRON小型中間繼電器、信號燈及開關、德力西斷路器，臺灣凡宜電子浮子式水位控制器； 外接計算機(選購配置)；
通過RS232C接口將試驗箱與計算機PC連接；
計算機PC可顯示當前試驗箱溫濕度測量值，一至三年內試驗歷史記錄；
可通過計算機對試驗參數進行設定和操作。 六.安全保護措施： 工作室超溫保護；
加熱器短路保護；
風機超載保護；
壓縮機超壓保護；
壓縮機超載保護；
壓縮機欠油保護；
加濕系統缺水保護；
欠壓缺相保護；
安全可靠的接地裝置。
七.符合標準（試驗方法）：
GB2423.1-89；
GB2423.2-89試驗 Nb；
GJB150.3-86；
GJB150.4-86；
GJB1032-90；
MIL-STD-2164/(EC)；
另外在設備驅動能力許可的條件下，用戶可自由設定各種溫度試驗程序。 八.設備使用條件： 設備周圍環境條件：
環境溫度：5～35℃；
冷卻水要求：30噸/小時流量，0.2-0.6MPa壓力，28℃以下進水水溫；
環境濕度：≤85%R.H；
保證性能的環境條件：（確保降溫速率）；
環境溫度：≤28℃；
大氣壓力：86 ～ 106KPa；
空氣質量：無高濃度粉塵及腐蝕性氣體，無易燃易爆氣體；
地面要求：平整，無強振動；
空間條件，為了安裝，調試，操作，維修方便，請按下列要求的空間位置來擺放設備：
試驗室體距房間四周至少應留有不小于1000mm空間；
設備開箱門處應留有箱門正常開關的空間；
設備供電條件：
頻率及誤差：50±0.5Hz；
電壓及誤差：AC 380±10%V；
要求選用獨立的空氣動力開關。
九.規格選型： | 機 型 | A | B | C | D | | 溫度范圍 | 0 ℃ ～80℃ | ﹣20℃～80℃ | ﹣40℃～80℃ | ﹣60℃～80℃ | | 濕度范圍 | 20～95%R.H | | 實驗室尺 | 200×210×210、300×210×210、400×210×430（或其它定制） | | 溫度分布均勻度 | ±2℃ | | 濕度分布均勻度 | ±5% | | 溫度波動度 | ±0.5℃ | | 濕度波動度 | ±2.5% | | 升溫時間 | 20℃～80℃約50min | | 降溫時間 | 20 ℃ ～0℃約 20min | 20 ℃～﹣20℃約60min | 20 ℃～﹣40℃約80min | 20 ℃～﹣60℃約100min | | 系 統 | 平衡調溫調濕控制系統 | | 控 制 器 | 6.4 ″彩色LCD觸摸屏，中/英文切換顯示，120組程序，1200段，全部循環999次，部分循環99次，可配通訊接口RS-232C或RS-485。 | | 冷凍系統 | 單段式，進口全封閉式壓縮機，環保冷媒（HFC） | 二段式，進口全封閉式壓縮機，環保冷媒（HFC） | | 保溫材質 | 玻璃巖棉或發泡膠 | | 內部材質 | 不銹鋼板 | | 外部材質 | 不銹鋼板/彩鋼板烤漆 | | 地 板 | 防滑不銹鋼板 | | 保護裝置 | 無熔絲開關，壓縮機過載保護裝置，控制系統過載保護，水盤缺水保護，冷媒高壓保護開關，陶瓷保險絲，電磁開關，故障警告系統，警報器等 | | 電 源 | AC 380V±10%，3PH，50HZ | | 符合標準 | GB、ISO、ASTM、UL、CEN …… |
|
