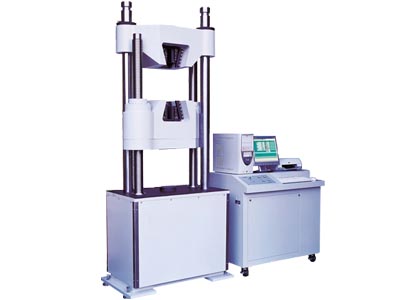

液壓伺服萬能試驗機/液壓萬能材料試驗機/液壓萬能試驗機 一.液壓萬能試驗機產品說明：
液壓萬能試驗機廣泛應用于各類金屬材料的拉伸、壓縮、彎曲、剪切等試驗及混凝土、橋梁水泥制品、各種砌塊之抗彎、抗壓強度，是工廠企業、國家質檢單位、科研單位、大專院校、工程質量監督等部門的理想檢測儀器。
符合：GB/T16491-2008、GB/T228-2002、JJG475-88、ASTME4、DIN5122、ASTMD638、ISO7500/1、JISB7721/B7733、EN1002-2、BS161、CNS9471/9470等國內外標準規范。
二.液壓萬能試驗機軟件功能介紹：
1. 基于Windows操作系統下的豪華友好界面測試軟件，定速度、定位移、定荷重、定荷重速率、定應力速率、定應力、定應變速率、定應變、應力速率、應變速率、可自由組合成無窮多種多段控制模式之自由設定程序：如：位移＞＝、位移＜＝、荷重＞＝、荷重＜＝、屈服點、斷點比例、應力＞＝、應力＜＝、應變＞＝、應變＜＝、循環控制等；
2. 多種語言隨機切換：簡體中文、繁體中文、英文；
3. 可設定10個用戶權限及密碼管理，用于區別不同使用者登陸測試軟件后展示不同之功能，可自由設定一名管理員，掌控調試、設置的全部之功能；
4. 力量Tone、Kg、g、Kn、N、Lb，位移mm、cm、inch等單位可隨機切換，應力、應變虛擬表盤可動態顯示應力，應變的變化增率；
5. 數據歸零功能，可單獨分別對力量、位移、變形歸零，亦可對力量、位移、變形同時歸零；
6. 測試過程中可隨機切換顯示各類曲線，荷重-位移、荷重-時間、位移-時間、應力-應變、荷重-兩點延伸等；
7. 測試標準編輯器模塊化設計一次輸入永久調用：提供使用者自由設定所需應用的測試標準，測試標準的架構是完全開發的沒有行業使用上的限制，范圍涵蓋金屬、非金屬、特殊材料及成品的GB、ASTM、DIN、JIS、BS…等測試標準；
8. 試品資料編輯器模塊化設計，一次輸入永久調用：提供使用者自由設定所需，應用試品數據公式編輯器模塊化設計，一次輸入永久調用，供使用者可自由添加、修改、刪除各類測試所需的公式以滿足不同測試的計算要求；
9. 專業級的報表編輯器：簡單靈活由如WORD通俗簡便的報表編輯器，可讓客戶簡單方便的編輯與打印各類自己喜好的報表，程序內建雙報表編輯器完全開放使用者自由編輯各類報表，供測試者選擇自己喜好的報表格式（測試程序新增內建EXCEL報表編輯功能，擴展了以往單一專業報表的格局）；
10. 軟件具備力值、位移雙校正系統：自動標定，零點、倍率軟件調整非常方便，簡潔的全程自動分檔，力量線性雙校正系統多路力傳感器的使用下，自動辨認自動導入校正數據；
11. 一次校準永久記憶，記憶數據自動儲存在感應器接頭中，更換力傳感器時自動識別，無需設定或校準；更可將校準數據儲存到電腦任一磁盤中，電腦故障或重裝系統時隨時導入；
12. 所有調試及校準數據、之前測試結果、客戶的設定或編輯的不同測試方法等等，均可自由儲存到電腦任一磁盤中，電腦故障或重裝系統亦或誤將調試、設置數據刪除、修改時，可隨時導入備份的數據。不需本公司人員服務即可完成修復，省時、省力、省費用；軟件具備超載保護功能：超載保護荷重值、斷點比例值、位移限制值客戶自由設定；
13. 圖形3D變換、多筆測試結果比較圖形查看、自由變換坐標顯示、自由縮放各類測試曲線可對測試結果進行重新分析、重新計算、滯后環法及逐步逼近法求取非比例延伸強度、荷重取點、位移取點設定、剝離區間設定等等；
14. 測試結束可自動存檔、手動存檔，測試完畢自動求算最大力量，上、下屈服強度、抗拉強度、抗壓強度、彈性模量、延伸率、剝離區間最大值、最小值、平均值等等；
15. 強大的測試結果數據分析功能：除了可對一般單階控制所得的測試曲線進行各種參數的抓取及求算外，還可對特殊測試的多階控制的曲線，進行各階參數的抓取及求算，且是可自由設定計算的；
16. 測試結果可以EXCEL、等格式的數據形式輸出；
17. 可對測試結果進行統一批號下的數據分析，報表打印，還可自由選擇、組合不同批號下測試的結果進行數據分析；
18. 報表打印歷史測試結果的查詢功能：可分別依據測試日期、測試咨訊、測試結果進行查詢，亦可使用三者的邏輯組合，進行歷史測試結果的查詢統計功能；
19. 軟件具有歷史測試數據演示功能：增加誤刪除測試結果的再現性；
20. 軟件具備密碼鎖定功能，可用來區分不同使用者的權限。
三.液壓萬能試驗機主體結構:
1. 容量選擇：300KN、500KN、1000KN、1000KN；
2. 試驗力測試范圍：0.4%～100%FS；
3. 測試速度范圍：0.05～60mm/min；
4. 空載速度范圍：1～300mm/min；
5. 速度精度：示值的±1%以內；
6. 力量精度：±0.5%以內；
7. 力量分解度：1/250000；
8. 力量放大倍率：全程自動換檔切換；
9. 位移示值誤差：示值的±1%；
10. 位移分辨力：0.001mm；
11. 變形測量范圍：2%～100%FS；
12. 變形示值誤差極限：±0.5%以內；
13. 小變形示值誤差極限：±1%；
14. 小變形分辨率：0.001mm；
15. 控制系統：伺服控制油壓系統；
16. 功 率：4.0KW；
17. 傳動聯板：為高碳鋼鍛造，精加工處理，機械強度性能好，無變行量；
18. 主動軸承：采用日本NSK高碳滾珠軸承；
19. 夾具處理：采用硬鉻電鍍等處理方式，HRC55以上；
20. 機體表面處理：采用美國杜邦粉末，靜電噴漆工藝，經高溫200℃固化保證久不褪色；
21. 數據傳遞: 通訊速率115,200 bps，RS-232數據傳輸，資料庫編輯整理與管理，試驗公式、報表、方法、格式等可設置調用，人性化設計等；
22. 機械開程開關保護上下限行程保護；
23. 出現緊急情況急停開關制動保護；
24. 過流，過壓，欠流，欠壓，漏電過載保護；
25. 軟件設定過載、行程保護；
26. 斷點停機保護；
27. 出現緊急情況時可進行緊急制動，有效的降低了人為誤操作等因素故障發生的機率；
28. 電源開關：臺灣臺安；
29. 外接有線或遙控控制盒：快速上升、快速下降、寸動上升、寸動下降、停止、回歸、測試、全部歸零。（如有需要請?jiān)俣ㄘ浨案嬷?
四.液壓萬能試驗機規格與參數： | 容量 | 1000kN | 500kN | 300kN | | 最大間距 | 660mm | 500mm | 495mm | | 圓棒夾持直徑 | ?13～?75mm | ?12～?50mm | ?10～?40mm | | 平面夾距 | 70×90mm | 50×80mm | 40×60mm | | 有效間距 | 790mm | 640mm | | 壓盤直徑 | ?160mm | ?120mm | ?100mm | | 有效間距 | 365mm | 390mm | 380mm | | 抗彎座 | 最大支點間距 | 340mm | 390mm | | 支點直徑×寬度 | ?30×145mm | | 抗彎刀 | 刀緣半徑 | R22mm | R16mm | | 刀寬幅 | 160mm | 120mm | 100mm | | 油壓行程 | 220mm | 200mm | | 調速方式 | 自動調速 | | 支柱內側有效間距 | 650mm | 495mm | 500mm | | 橫擔升降控制 | 伺服控制油壓系統 | | 橫擔升降速度(約) | 200mm/min | | 主機 | 116×68×272cm | 96×63×245cm | 93×60×222cm | | 控制箱 | 113×69×140cm | | 主機 | 3630kg | 2600kg | 1470kg | | 控制箱 | 255kg | | 電源 | 3∮ 220V 20A；3∮ 380V 14A | 3∮ 220V 13A；3∮ 380V 10A |
|
